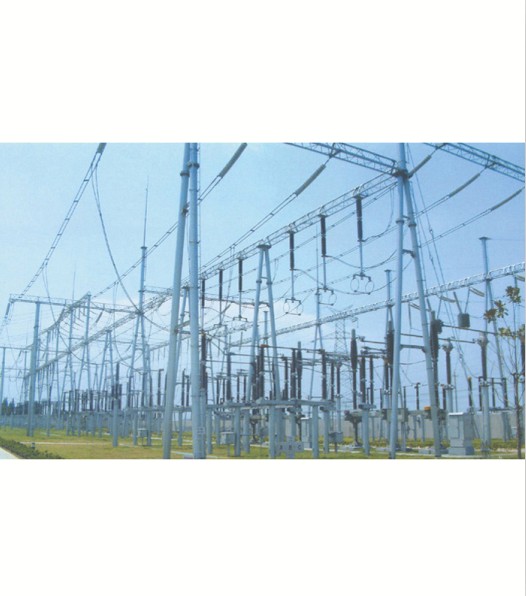

变电站钢构架在变电站应用
典型钢结构变电站一般采用主体建筑为钢结构，地下电缆夹层为钢筋混凝土结构。工程建筑面积和高度均可视变电站需求取相应数值，院内设有循环道路等附属设施。要求主厂房耐火等级达到Ⅰ级，抗震满足防烈度8度，建筑物设计使用年限达到50年。
变电站分主厂房、GIS室、主变间。主厂房地上部分采用两层钢结构形式，地下部分是夹层，采用钢筋混凝土结构形式。主厂房地上一层设10 kV开关室、10 kV接地变室、警卫室等附属房间，主厂房地上二层设主控室、电容器室等。GIS室、主变间为单层钢结构厂房，与主厂房贴建。
钢结构部分设计要点：将上部钢框架结构的嵌固部位设在地下室顶板上，框架钢柱的柱脚采用基础预埋螺栓连接，基础为现浇钢筋混凝土梁式筏基，应注意基础螺栓在柱内及顶板梁上预埋时质量控制。结构安装焊接质量控制采用现场超声波检测。变电站工程的楼板采用组合结构，楼板采用压型钢板上现浇混凝土的组合楼板。外墙采用加气混凝土砌块，外墙装饰材料采用铝单板，焊接安装牢固整体性好、不易脱落、美观大方。
