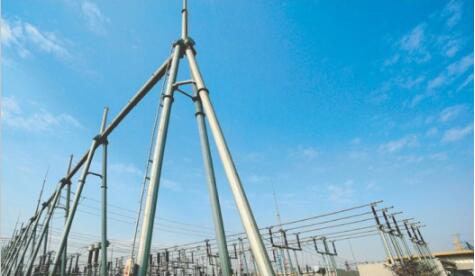

变电站构架设计爬梯要求详解

  变电站构架供维护检修人员上下的直爬梯的设置应满足带电检修的上人条件,梯宽不宜小于0.30m。需上人的单管梁上应设有供维护检修人员挂扣安全带的可靠扶手。


  构架爬梯设置原则

  1)出线构架柱爬梯原则上间隔一个构架柱设置一个,并宜靠向道路一侧设置,方便运行检修人员攀爬。

  500kV及以下变电站母线柱原则上不设爬梯,750kV及以上变电站在出线柱爬梯能兼顾通往母线梁上走道的原则下,母线柱不设或者少设爬梯。

  2)500kV及以上变电站宜采用“H”型爬梯,330kV及以下变电站宜采用“1”字型爬梯。

  3)750kV及以上变电站爬梯应加设护笼或者防坠落装置,每隔8m宜设置梯间平台。护笼设计可参照国标图集《钢梯》02J401执行。

  爬梯护笼设置原则:

  《固定式钢梯及平台安全要求第1部分:钢直梯》(GB4053.1-2009),单梯段高度大于7m时,应设置安全护笼。当攀登高度小于7m,但梯子顶部在地面、地板或屋顶之上高度大于7m时,也应设置安全护笼。

  《国家电网公司关于印发电网设备技术标准差异条款统一意见的通知》规定:

  国标相关爬梯安全护笼设置要求主要针对建筑物爬梯,《国家电网公司电力安全工作规程(变电部分)》(国家电网安监2009[664]号)并无明确要求垂直爬梯宜设置人员上下作业的防坠安全自锁装置,仅在线路部分7.10条规定“钢管杆塔、30m以上杆塔和220kV及以上线路杆塔宜设置防止作业人员上下杆塔和杆塔上水平移动的防坠安全保护装置。”同时,国家电网公司安监一[2010]59号文已要求暂缓执行上述7.10条规定。

  对变电站内构架爬梯,下部一般设有锁定设施,一般人员无法攀登,使用人员均为专业人员,且均设有安全带等安全辅助设施。

  变电站内构架爬梯一般无需设置护笼。对特高压等高度高且为格构式结构的构架,可结合构架形式装设护笼。

  爬梯踏棍:

  第一级踏棍距基准面距离应不大于450mm。

  踏棍直径应不小于20mm,便于抓握。
